UL tooteportfell

UL tooteportfell

Toite põhijaotus

Noarki UL-õhkkaitselülitid on parim tootelahendus toitejaotuseks igas valdkonnas, mis põhineb laiale valikule nutikatele lülitusseadmetele, lisaseadmetele ning side- ja ohutusseadmetele.

Arvukad sertifikaadid ja testid, mida need tooted läbivad, tagavad kaitselülitite erakordse töökindluse ja vastupidavuse, vähendades oluliselt hooldusvajadust.

Noarki kaitselülitite tugev konstruktsioon ja ulatuslikud kaitsefunktsioonid tagavad maksimaalse ohutuse nii töötajatele kui ka seadmetele ning muudavad need ideaalseks lahenduseks madalpinge jaotusseadmetele ja kohandatud toitejaotuskomplektidele, mida kasutatakse taastuvenergia, andmekeskuste, reservvõimsuse, tööstuse, tervishoiu ja kaubanduslikes rakendustes.

Õhkkaitselülitid

Õhkkaitselülitid, raami suurused A32 ja A40;
Nimivool kuni 4000 A;
Nimipinge 847 AC;
Katkestusvõime Icu 100 kA 635 V pinge juures;
Fikseeritud ja väljatõmmatavad versioonid;
Vabalt valitav väljalülitusüksus SU;
Kompaktne ja modulaarne konstruktsioon;
Lai valik lisatarvikuid;
Vastab standardile UL 1066;
Saadaval 3- ja 4-pooluselised versioonid;
LI, LSI, või LSIG kaitsetüübid;
Standardne LED-ekraan;
Saadaval on ka värviline LCD-ekraan;
Valikuline multimeetriline väljalülitusseade koos harmooniliste moonutuste analüüsi ja lainekuju salvestamisega;
Energiat akumuleeriv töömehhanism;
AC- ja DC-pingega mootorajam, kaugväljalülituse ja alapingevabastuse lisatarvikud;
Kaarleegi vähendamise hooldusrežiim;
Pinge konversioonimoodul VCM10 kõrgepinge kaitseks;
Neutraali voolutrafod NCT12N ja RCT-1800 neutraalkaitseks;
Tsoonipõhine selektiivlukustus;
Saadaval RS-485 Modbus sidevõimalus.

UL-piirkondade jaoks välja töötatud õhkkaitselülitid, mis on saanud UL, CSA ja ANSI heakskiidu, on kavandatud nii, et need tagavad kasutamisel vastupidavuse ja töökindluse.

Raamide suurused on jaotatud järgmiselt:

A32:nimivooluvahemikuga 800 A kuni 3200 A;
A40: nimivooluga 4000 A. UL ACB-seeria pakub laia valikut parameetreid ja lisaseadmeid, mis võimaldavad katta kõikvõimalike rakenduste ja paigalduste vajadusi.

Nutiüksused

Mikroprotsessoril põhinev tegeliku RMS-väärtuse tuvastamine;
Rikke põhjuse LEDid, seadme oleku LED;
Tippvoolu vabastuse (MCR) kaitse;
Sulgemisvalmiduse indikaator;
Saadaval tsoonipõhine selektiivlukustus;
Saadaval RS-485 side;
USB-pesa toite- ja side jaoks;
Kiire lühisvoolu (HSISC) kaitse;
Eraldiseisvad pöördlülitid väljalülitustasemete seadistamiseks;
Kaitsekonfiguratsioonid: LI: pika viivitusega ülekoormus, hetkeline lühis; LSI: pika viivitusega ülekoormus, lühikese viivitusega lühis, hetkeline lühis; LSIG: pika viivitusega ülekoormus, lühikese viivitusega lühis, hetkeline lühis, seadme maandusviga:
- LI: pika viivitusega ülekoormus, hetkeline lühis;
- LSI: pika viivitusega ülekoormus, lühikese viivitusega lühis, hetkeline lühis;
- LSIG: pika viivitusega ülekoormus, lühikese viivitusega lühis, hetkeline lühis, seadme maandusviga.
Saadaolevad mudelid:
- Model M – LED-ekraan;
- Model A – värviline LCD-ekraan koos 3-faasilise ampermeetriga;
- Model H – värviline LCD-ekraan koos multimõõtmise ja summaarse harmoonilise moonutuse lainekuju jäädvustamisega.

Toite alamjaotus

Noarki valatud korpusega UL-kaitselülitid on parim tootelahendus toitejaotuseks igas valdkonnas. Erinevad raami suurused, mille nimivoolu versioonid on varieeruvad, tagavad nende kasutamise igas rakenduses.

Arvukad sertifikaadid ja testid, mida need tooted läbivad, tagavad kaitselülitite erakordse töökindluse ja vastupidavuse, vähendades oluliselt hooldusvajadust.

Valatud korpusega kaitselülitite tugev konstruktsioon ja ulatuslikud kaitsefunktsioonid tagavad maksimaalse ohutuse nii töötajatele kui ka seadmetele ning muudavad need ideaalseks lahenduseks madalpinge jaotusseadmetele ja kohandatud toitejaotuskomplektidele, mida kasutatakse taastuvenergia, andmekeskuste, katkematu toiteallika (UPS), tööstuse, tervishoiu ja kaubanduslikes rakendustes.

Valatud korpusega kaitselülitid

Vastab UL 489, IEC/EN 60947-2 nõuetele;
Nimivool kuni 1200 A;
Nimitoitepinge 600 V AC ja 600 V DC;
Nimi lühisvoolu katkestusvõime Icu:
M1–M2: 50 kA / 100 kA / 150 kA (240 V AC),
M3–M5: 65 kA / 100 kA / 150 kA (240 V AC),
M6: 100 kA / 150 kA (240 V AC),
M6 3P4W: 42 kA / 65 kA (480 V AC).
1- ja 3-pooluselised versioonid;
Klemmühendus toite- ja koormusepoolel;
Termomagnetiline vabastusmehhanism / elektrooniline väljalülitusseade;
Kompaktne ja modulaarne konstruktsioon;
Lai valik lisatarvikuid.

M-seeria valatud korpusega kaitselülitid on loodud toitejaotuse kaitseks ja juhtimiseks suure koormusega paigaldistes, nagu näiteks tööstus- ja ärihoonetes. Testimine vastavalt UL 489 ja IEC/EN 60947-2 standarditele tagab vajaliku funktsionaalsuse ja töökindluse ka suure võimsusega rakendustes.

M-seeria on jagatud erinevateks raamiversioonideks:

M1 raam 15 A kuni 150 A,
M2 raam 100 A kuni 250 A,
M3 raam 250 A kuni 400 A,
M4 raam 400 A kuni 600 A,
M5 raam 600 A kuni 800 A,
M6 raam 800 A kuni 1200 A.

Lai valik lisaseadmeid tagab selle seeria kohandatavuse mis tahes konkreetsete rakendusnõuete jaoks.

Toite lõppjaotus

UL-minikaitselülitid on parim tootelahendus toitejaotuseks kõikides valdkondades. Erinevad pooluste versioonid ja lai nimivoolude valik võimaldavad kasutada kaitselüliteid igasugustes rakendustes. Paindlikkust suurendab veelgi lai lisatarvikute valik.

Arvukad sertifikaadid ja testid, mida need tooted läbivad, tagavad kaitselülitite erakordse töökindluse ja kvaliteedi, vähendades oluliselt hooldusvajadust.

Noarki minikaitselülititel on kvaliteetne konstruktsioon ja ulatuslikud kaitsefunktsioonid tagavad maksimaalse ohutuse nii töötajatele kui ka seadmetele ning muudavad need ideaalseks lahenduseks madalpinge jaotusseadmetele ja kohandatud toitejaotuskomplektidele, mida kasutatakse taastuvenergia, andmekeskuste, katkematu toiteallika (UPS), tööstuse, tervishoiu ja kaubanduslikes rakendustes.

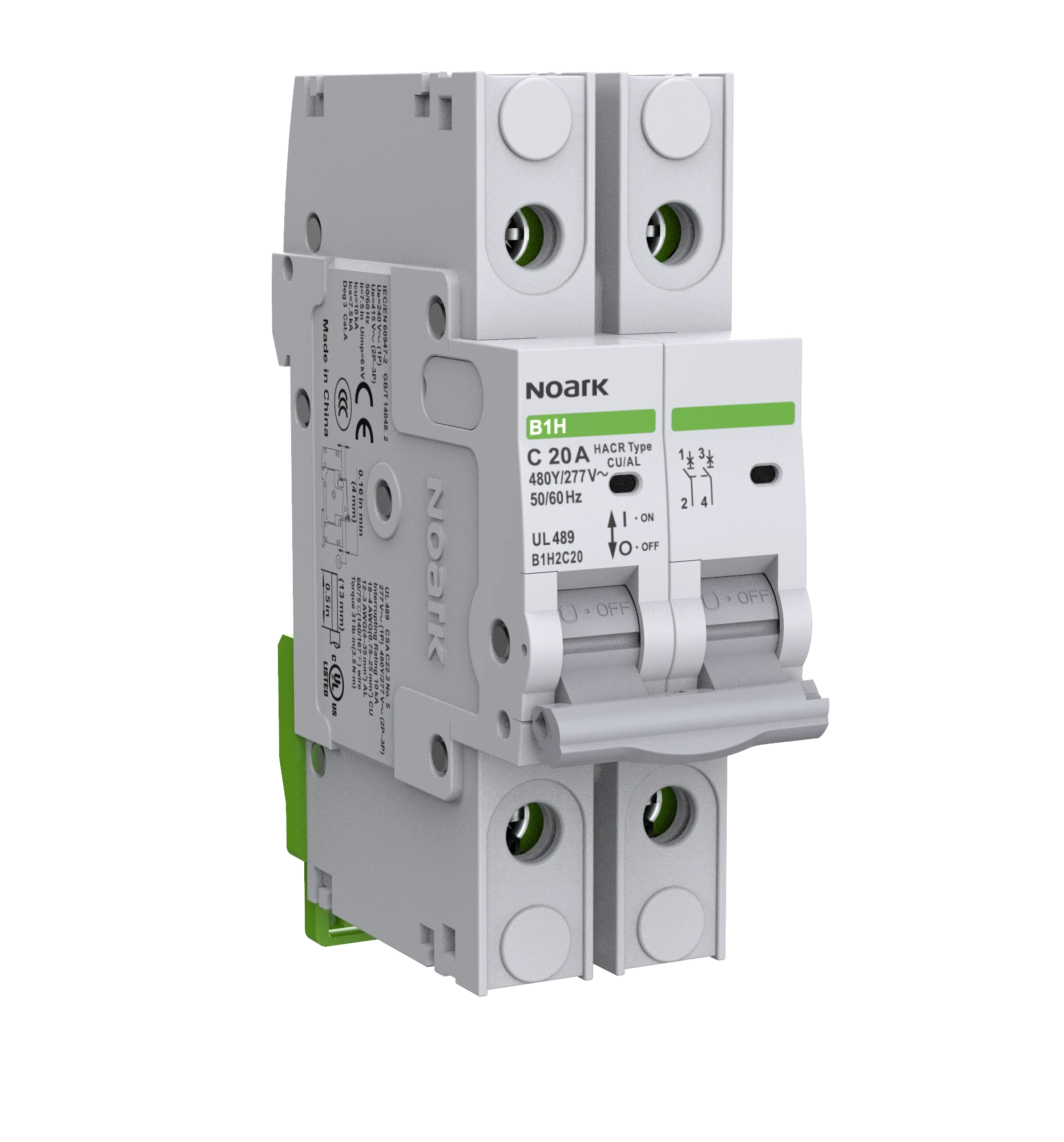

Minikaitselülitid B1H

UL 489 ja IEC/EN 60947-2 standarditele vastavad MCB-d sobivad ka rakendustesse, kus on lubatud UL 1077 kaitselülitid;
Nimi lühisvoolu katkestusvõime: 10 kA;
1- ja 3-pooluselised versioonid;
Väljalülituskarakteristikud: B, C, D;
Nimivool kuni 32 A;
Nimipinge: 480Y/277 V AC;
Kasutuskategooria B vastavalt standardile IEC/EN 60947-2;
Lai valik lisatarvikuid.

B1-seeria minikaitselülitid on loodud hoonete kaitsmiseks erinevates rakendustes, sealhulgas tööstus- ja ärihoonetes. Testimine vastavalt UL 489/1077 ning IEC / EN 60947-2 standarditele tagab vajaliku funktsionaalsuse ja töökindluse kõrgematele nõudmistele vastavates rakendustes.

B1H:: 0,5 A kuni 32 A

B1-seeria pakub laia valikut lisatarvikuid, mida saab hõlpsasti kombineerida maksimaalseks kohandatavuseks, muutes need ideaalseks valikuks ka kõige nõudlikumate paigalduste ja rakenduste jaoks.

Väljalülituskarakteristikud: B, C ja D.

Minikaitselülitid B1E

UL 1077 kohaselt tunnustatud MCB-d, vastavuses standarditega UL 1077 ja IEC/EN 60947-2;
Nimi lühisvoolu katkestusvõime: 5 kA;
1- ja 4-pooluselised versioonid;
Väljalülituskarakteristikud: B, C, D;
Nimivool kuni 125 A;
Nimipinge 480Y/277 V AC; 60/125 V DC;
Kasutuskategooria B vastavalt standardile IEC/EN 60947-2;
Lai valik lisatarvikuid.

B1E-seeria minikaitselülitid on loodud hoonete kaitsmiseks erinevates rakendustes, sealhulgas tööstus- ja ärihoonetes. Testimine vastavalt 1077 ning IEC / EN 60947-2 standarditele tagab vajaliku funktsionaalsuse ja töökindluse kõrgematele nõudmistele vastavates rakendustes.

B1E: voolutugevusega 0,5 A kuni 125 A, katkestusvõimega 5 kA ning saadaval 1- kuni 4-pooluselisena.

B1-seeria pakub laia valikut lisatarvikuid, mida saab hõlpsasti kombineerida maksimaalseks kohandatavuseks, muutes need ideaalseks valikuks ka kõige nõudlikumate paigalduste ja rakenduste jaoks.

Väljalülituskarakteristikud: B, C ja D.

Lisatarvikud minikaitselülititele (MCB-dele)

Abikontaktid, mis töötavad sünkroonselt seadme põhikontaktidega;
Signaalikontaktid, mis aktiveeruvad kaitselüliti elektrilise väljalülitumise korral;
Kaugväljalülitus SHT;
Lukustusseadmed;
Alapinge lülitusmehhanism UVT;
Hammaslatt CBA;
Pikendatud pöördkäepide ERH.

Minikaitselülitite lisatarvikud suurendavad paigaldises kasutatavate kaitselülitite funktsionaalsust ja ohutust. Alates abi- ja signaalikontaktidest kuni väljalülitus- ja alapinge mehhanismideni – iga komponent on loodud töökindlaks toimimiseks. Lukustusseadmed, hammaslatid ja pikendatud pöördkäepidemed tagavad paindlikkuse ja kasutusmugavuse erinevates rakendustes.

Kõik lisatarvikud on projekteeritud vastama kõrgetele kvaliteedi- ja ühilduvusstandarditele, tagades parima võimaliku toimimise elektripaigaldistes.

Kaitsmehoidjad

Vastab UL 4248-4 standardi nõuetele CC-tüüpi kaitsmete ja UL 4248-1 standardi nõuetele väikekaitsmete (Midget) puhul;
Nimivool: 30 A;
Nimipinge: 600 V AC/DC;
Lühisvoolutaluvus (SCCR): 200 kA;
1- ja 4-pooluselised versioonid;
Sobib väikekaitsmete ühenduste jaoks;
Varustatud valgusindikaatoriga (näitab, kui kaitse on läbi põlenud).

Kaitsmehoidja on ideaalne ja väga oluline turvalahendus elektrienergia jaotamiseks paljudes rakendustes, pakkudes erakordset jõudlust ja usaldusväärsust. Saadaval erinevates poolusvariantides vahemikus 1 kuni 4 poolust, sobivad need kaitsmehoidjad UL CC-klassi ja väikekaitsmete (Midget) ühendustega, võimaldades paindlikku kasutust erinevates süsteemides. Nimivool 30 A ja nimipinge 600 V AC/DC teevad need sobivaks nii vahelduv- kui ka alalisvoolu rakenduste jaoks.

F30M: nimivool 30 A, sobib väikekaitsmete ühenduste jaoks. F30C: nimivool 30 A, sobib CC-klassi kaitsmete ühenduste jaoks.

Tööstusjuhtimine

Noarki UL-kontaktorite tootevalik pakub laia valikut suure jõudlusega lahendusi, mis on loodud usaldusväärseks juhtimiseks ja lülitamiseks erinevates tööstus- ja ärirakendustes. Kontaktorid on projekteeritud vastama rangetele UL-standardite nõuetele, tagades suurepärase töökindluse ja vastupidavuse ning pakkudes ohutut ja tõhusat toimimist toitejaotuses, mootori juhtimises ja muudes kriitilistes süsteemides.

UL-kontaktorid on saadaval mitmes konfiguratsioonis, et toetada erinevaid pinge- ja voolunäitajad ning sobivad kasutamiseks väga erinevates keskkondades – alates standardsetest tööstusmasinatest kuni taastuvenergiat kasutavate süsteemideni. Tänu oma tugevale konstruktsioonile, energiatõhusale toimimisele ja ulatuslikule tarvikute valikule pakuvad need kontaktorid suurt töökindlust ja paindlikkust mitmesugustes rakendustes, tagades optimaalse toimimise igas olukorras.

Vahelduvvoolu minikontaktorid Ex9CS

Minikontaktorid Ex9CS vastavad standarditele UL 60947-1, UL 60947-4-1 ja IEC/EN 60947-4-1;
Nimivool vahemikus 6 A kuni 12 A;
Mähise juhtpinge: 24–500 V AC;
Saadaval 3- ja 4-pooluselised versioonid NO (normaalselt avatud) ja NC (normaalselt suletud) kontaktide kombinatsioonidega;
Klemmühendus kruvi- või lukuühendusega;
Sobib kasutamiseks tööstuses ja kodumajapidamistes;
Paigaldatav 35 mm seadme liistule (DIN) või otse paneelile.

Ex9CS-seeria kontaktorid on mõeldud erinevate rakenduste jaoks, sealhulgas raskete tööstuslike koormuste juhtimiseks. Testimine vastavalt standarditele UL 60947-1, UL 60947-4-1 ning IEC/EN 60947-4-1 tagab vajaliku funktsionaalsuse ja töökindluse suure võimsusega rakenduste jaoks.

Kontaktoreid saab varustada erinevate lisatarvikutega, nagu ette või küljele paigaldatavad abikontaktid, aegrelee, mehaaniline lukustus, ülepinge summutiplokk, katted ja erinevad juhtmekomplektide kombinatsioonid.

Vahelduvvoolu kontaktorid Ex9C

Kontaktorid Ex9C vastavad standarditele UL 60947-1, UL 60947-4-1, UL 508 (630–1000 A versiooni puhul) ning IEC/EN 60947-4-1;
Nimivool vahemikus 9 kuni 1000 A 400 V AC-3 juures;
Mähise juhtpinge: 24–600 V AC;
3-pooluselised versioonid;
Sobib kasutamiseks tööstuses ja kodumajapidamistes;
Paigaldatav 35 mm või 75 mm seadme liistule (DIN) (raami suurused 65 ja 100) või otse paneelile.

Ex9C-seeria kontaktorid on mõeldud erinevate rakenduste jaoks, sealhulgas raskete tööstuslike koormuste juhtimiseks. Testimine vastavalt standarditele UL 60947-1, UL 60947-4-1, UL 508 (630–1000 A versiooni puhul) ning IEC/EN 60947-4-1 tagab vajaliku funktsionaalsuse ja töökindluse suure võimsusega rakendustes.

Eriotstarbelised kontaktorid Ex9CK

Ex9CK on UL-tunnustatud (failinumber E353866) ja vastab standardile IEC/EN 60947-4-1;
Nimivool vahemikus 50 kuni 90 A;
Mähise juhtpinge: 24–600 V AC;
3NO põhikontaktid (kolm normaalselt avatud kontakti);
Klemmühendus: kruvi- või lukuühendusega;
Ex9CK mähis vastab klassile B, temperatuuritaluvus kuni 130 °C (266 °F).

Ex9CK-seeria eriotstarbelised kontaktorid pakuvad suurt jõudlust koos paindlikkuse ja töökindlusega. Need on mõeldud paljude rakenduste jaoks, sealhulgas: kliimaseadmed, takistuskütte seadmed, külmutusseadmed, mootorid, keevitusseadmed, pumbad, toiteallikad, toiduvalmistusseadmed, kompressorid ja kontoritehnika.

Kontaktorite tarvikud

• Lisatarvikud Ex9C, Ex9CS ja Ex9CK kontaktoritele ja Ex9CK; • Eest paigaldatavad lisakontaktid AX41/42; • Küljelt paigaldatavad lisakontaktid AX43/44; • Küljelt paigaldatavad lisakontaktid AXFC11; • Ülepinge summutiplokid CCU4; • Mehaanilised lukustusseadmed MIT4.

AX41 lisakontaktplokid ja CCU41 ülepinge summutiplokid on loodud spetsiaalselt kontaktorite Ex9CS miniversioonile. Lisakontaktplokid on saadaval nelja kontaktiga, kõigi võimalike kontaktikombinatsioonide jaoks.

Ex9C kontaktorite seeria kasutab ühiseid lisatarvikuid – kogu lisatarvikute valik sobib kõikidele kontaktorite suurustele (välja arvatud minikontaktorid). Iga kontaktorit saab varustada ühe eest paigaldatava mooduliga (AX42 või TDD4), kahe küljelt paigaldatava lisakontaktiga AX43/44 (üks vasakul, teine paremal) ning ülepinge summutiplokiga CCU42/43. Eest paigaldatava mooduli paigaldamine ei mõjuta võimalust paigaldada termiline ülekoormusrelee Ex9R.

Ülekoormusreleed Ex9R

Testitud vastavalt standarditele UL 60947-1 ja IEC/EN 60947-1;
Termilise ülekoormusreleed Ex9RD;
Elektroonilised ülekoormusreleed Ex9RE;
Otsene paigaldus kontaktori külge või 35 mm seadme liistule (DIN) paigaldatavale alusele;
Nimivool kuni 630 A;
Raami suurused: 11,5; 25; 36; 40; 93; 200; 630 A;
Peamiselt mõeldud mootorite kaitseks ülekoormuse ja faasikadude eest;
3-pooluselised versioonid;
Ex9RD nimipinge Ue = 600 V;
Ex9RE toitepinge (AC/DC): 24/24, 110/120, 220/240.

Ex9RD/E ülekoormusreleede seeria on loodud toitejaotuse kaitseks suure koormusega paigaldistes, nagu tööstus- ja ärihooned ning muud sarnased rakendused. Testitud vastavalt standarditele UL 60947-1 ja IEC/EN 60947-1 tagab vajaliku funktsionaalsuse ja töökindluse suure võimsusega süsteemides. Ex9R-seeria on jaotatud seitsmesse raami suurusse vastavalt paigalduse omadustele, mis on järgmised:

Ex9RD11.5: raami suurus 11,5, ülekoormusreleede vooluseadistus vahemikus 0,1 A kuni 13 A;
Ex9RD25: raami suurus 25, ülekoormusreleede vooluseadistus vahemikus 0,1 A kuni 25 A;
Ex9RD36: raami suurus 36, ülekoormusreleede vooluseadistus vahemikus 23 A kuni 36 A;
Ex9RE40: raami suurus 40, ülekoormusreleede vooluseadistus vahemikus 0,1 A kuni 40 A;
Ex9RD93: raami suurus 93, ülekoormusreleede vooluseadistus vahemikus 23 A kuni 93 A;
Ex9RD200: raami suurus 200, ülekoormusreleede vooluseadistus vahemikus 80 A kuni 200 A;
Ex9RD630: Raami suurus 630, ülekoormusreleede vooluseadistus vahemikus 160 A kuni 630 A.

Tööstusjuhtimine

Noarki UL-standarditele vastav mootorikaitselülitite tootevalik pakub töökindlat ja vastupidavat lahendust mootorite kaitsmiseks laias valikus tööstus- ja ärirakendustes. Need mootorikaitselülitid on välja töötatud vastamaks rangetele UL-standardite nõuetele ning ühendavad endas nii mootorikaitse kui ka vooluahela katkestamise funktsioonid, tagades optimaalse jõudluse ja ohutuse, kaitstes mootoreid ülekoormuse, lühise ja faasikadude eest.

Erinevates nimiväärtustes ja konfiguratsioonides saadaval olevad UL mootorikaitselülitid sobivad erineva suurusega mootoritele ja erinevatesse toitesüsteemidesse. Nende kompaktne disain võimaldab lihtsat integreerimist juhtimiskilpidesse, samas kui reguleeritavad väljalülitusseaded tagavad suurema paindlikkuse. Need kaitselülitid on ideaalsed sellistes rakendustes nagu tootmine, taastuvenergia, HVAC-süsteemid ja paljud teised, pakkudes igas keskkonnas põhjalikku kaitset ja tõhusat mootorijuhtimist.

Mootorikaitselülitid Ex9S32A ja Ex9S80A

Vastavad UL 60947-4-1 ja IEC/EN 60947-4-1 standardite nõuetele;
Nimipinge Ue kuni 690 V AC (IEC järgi) ja 600 V AC (UL järgi);
Nimivool Ie kuni 80 A 600 V vahelduvvoolu korral;
Kaitse ülekoormuse, lühise ja faasikadude vastu;
Töötemperatuuri kompenseerimine;
UL 60947-4-1 tüüp E – isekaitsev lahendus (Self Protection) – kehtib mudelitele Ex9S32 ja Ex9S80;
UL 60947-4-1 tüüp F – rühmamootorite kaitse (Group Motor Protection) – kehtib mudelile Ex9S80;
Lai valik lisatarvikuid.

Mootorikaitselülitid Ex9S32A ja Ex9S80A vastavad standardite UL 60947-1 ja IEC/EN 60947-4-1 nõuetele, tagades kõrge jõudluse ja ohutustaseme. Nende nimipinge Ue on kuni 600 V ning nimivool Ie kuni 32 A 600 V vahelduvvoolu korral. Lülitid pakuvad terviklikku kaitset ülekoormuse, lühise ja faasikadude vastu.

Ex9S32A ja Ex9S80A seeria on mõeldud paigaldamiseks 45 mm väljalõikega jaotuskilpi. Lisaks pakuvad need seadmed töötemperatuuri kompensatsiooni, plommimisvõimalusi suurema turvalisuse tagamiseks ning laia valikut lisatarvikuid, muutes need paindlikuks ja töökindlaks lahenduseks mootorikaitses.

Ex9S32A: raami suurus 32, mootorikaitselüliti, nimivool kuni 32 A

Ex9S80A: raami suurus 80, mootorikaitselüliti, nimivool kuni 80 A
